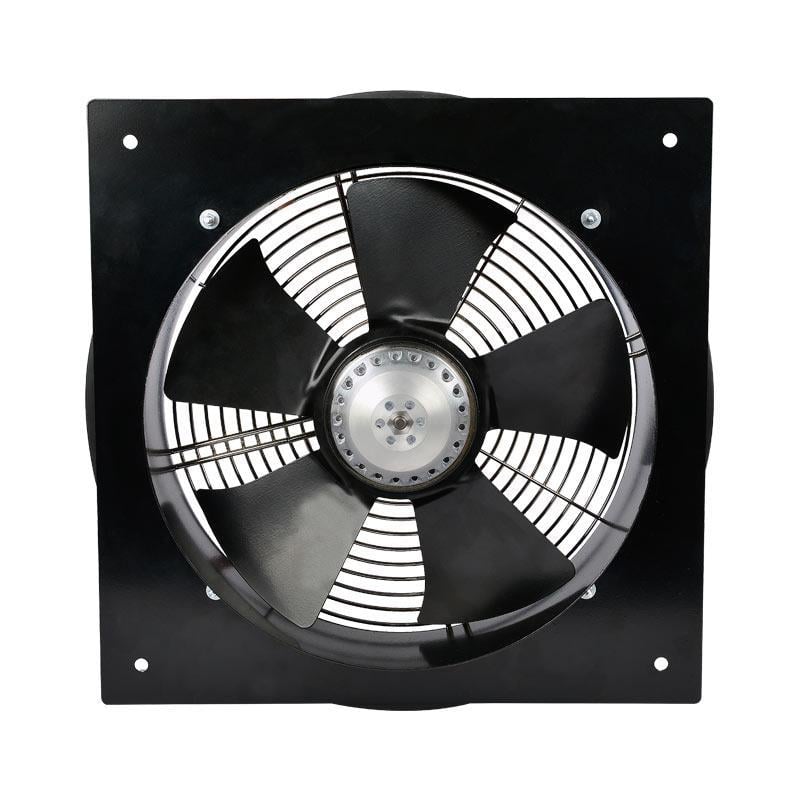

Aircol 300 MS Kare Sanayi Tipi Sac Gövdeli Fan
KULLANIM ALANLARI:
Değişik büyüklükteki mekânlarda:
Fabrikalar, atölyeler, boyahaneler, depolar, garajlar, seralar, kapalı hayvan barınakları, elektrik panolar vb. yerlerin havalandırılması için uygundur.
Özellikle direkt bağlantı yapılarak içerideki kötü ve kirli havanın tahliyesinde veya dışarıdan içeriye temiz hava sağlanmasında kullanılmak üzere üretilmiştir.
ÖZELLİKLER:
Gövdesi ve pervanesi galvaniz çelik sacdan üretilen ürünümüz üzerine uygulanan elektrostatik boya sayesinde erozyona, sıcağa ve nemli ortamlara karşı dayanıklıdır.
Ürünümüz minimum titreşim seviyesine sahip olup ISO 1940 standartlarına göre yapılan dinamik ve statik balans testlerinden başarıyla geçmiştir.
Arka tarafında krom kaplamalı tel kafes koruması sayesinde dış etkenlere karşı koruma sağlanmıştır.
Optimum gövde ve pervane tasarımıyla hem aynı debi miktarında daha fazla basınç elde edilirken hem de ses seviyesi en alt düzeye indirgenmiştir.
Duvar, metal plaka, pencere vb. yerlere rahatlıkla dikey ya da yatay olarak bağlantı yapılabilir.
Üç farklı ölçüdeki modelleriyle (Ø200, Ø250, Ø300 mm) değişik büyüklükteki mekanlarda kullanıma uygundur.
Ürünümüz IPX4 korumasına sahiptir.
Dıştan rotorlu monofaze motoru sayesinde düşük enerji sarfiyatı ve yüksek verimlilik elde edilmiştir.
Rulmanlı motor yatakları bakım gerektirmeyen sessiz ve uzun ömürlü performans sağlamaktadır.
Motor, IP44 koruma sınıfına ve F yalıtım sınıfına dahildir.
Ürünlerimiz EN 60335-2-80, Low Voltage Equipment [2006/95/EC] ve Electromagnetic Compatibility [2004/108/EC] normlarına uygun olarak üretilmektedir.
Aircol 300 MS Kare Sanayi Tipi Sac Gövdeli Fan
Ofis, alışveriş merkezi, tiyatro, konferans salonu, spor salonları, laboratuvar, fabrika, boyahaneler, atölye, depo, garaj, umumi tuvalet gibi birçok alanda kullanımları bulunmaktadır.
Yüksek kaliteli galvanize çelik sacdan üretilmiş olan gövdesi ile paslanma yapmamaktadır.
Sert ortam koşullarına karşı dayanıklı yapıya sahiptir.
Havalandırma fanının, üç farklı modeli olup, istenilen alana göre ölçülerini seçerek kullanım sağlayabilir.
Aircol 300 MS Kare Sanayi Tipi Sac Gövdeli Fan
Sac gövdeli fan minimum titreşim seviyesine sahip olup, ISO 1940 standartlarına göre yapılmış olan dinamik ve statik balans testlerinden geçmiştir.
Su sıçramalarına karşı koruması bulunmaktadır. IPX4 korumaya sahiptir.
Sessiz fan sistemlerinden bir tanesidir.
Kare Sanayi Tipi Sac Gövdeli Fan Kurulum Aşamaları
Kare Fan Duvara Montaj:
Sac levha üzerine 200 MS için Ø205 mm, 250 MS için Ø255 mm, 300 MS için Ø305 mm çapında delik açınız.
Daha sonra levha üzerinde, aspiratörün montaj deliklerine denk gelecek şekilde dört adet Ø5 mm vida deliği açınız.
Şekilde gösterildiği gibi aspiratörü açılan deliğe yerleştiriniz.
Son olarak, verilmiş olan M4 somunlar ile vidaları sıkarak montajı tamamlayınız.
Kare Fan Plaka montaj:
Montaj zemini üzerine 200 MS için Ø205 mm, 250 MS için Ø255 mm, 300 MS için Ø305 mm çapında delik açınız.
Montaj zemini üzerinde, aspiratörün montaj deliklerine denk gelecek şekilde dört adet Ø6 mm çapında dübel deliği açınız. Daha sonra dübelleri açılan deliklere yerleştiriniz.
Son olarak aspiratörü açılan deliğe yerleştiriniz ve M4 vidalar ile montajı tamamlayınız.
Teknik Özellikler
Akım 0,47 (A)
Basınç 175 (Pa)
Debi 2065 (m3/saat)
Devir 1950 (Rpm)
Koruma Sınıfı II/IPX4
Malzeme Galvanize Çelik Sac
Ortam Sıcaklığı -25/70 (°C)
Voltaj 230/50(Volt / Hz)

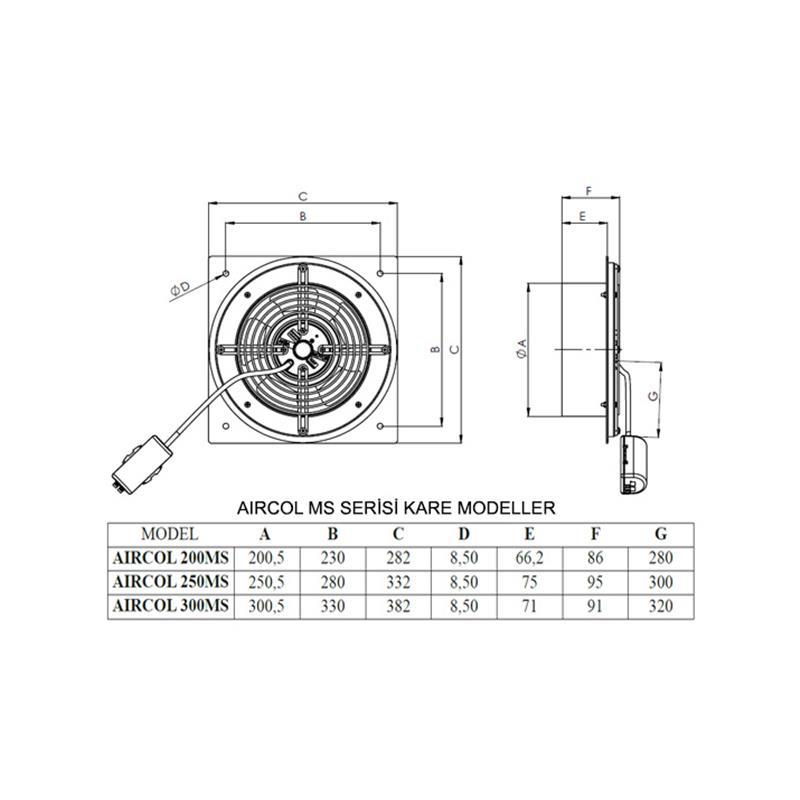

Ölçüler
Boy 382 mm
Montaj Çapı 300,5 mm
Genişlik 382 mm
Yükseklik 91 mm
