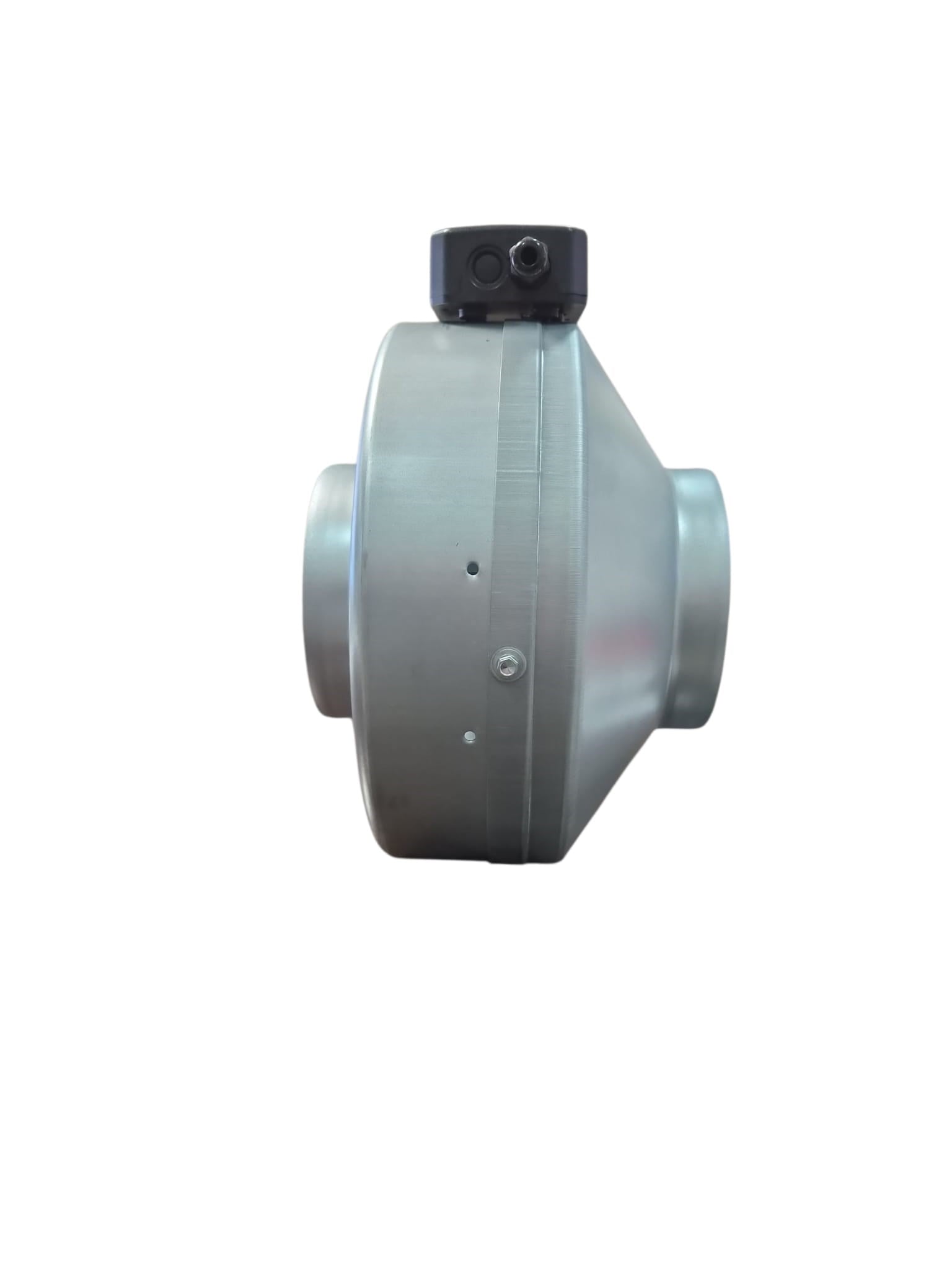

Aircol 150 KF Sanayi Tipi Radyal Kanal İçi Fan
KULLANIM ALANLARI:
Değişik büyüklükteki mekanlarda:
Konutlar, ofisler, umumi tuvaletler, alışveriş merkezleri, spor salonları, tiyatrolar, laboratuvarlar, fabrikalar, atölyeler, boyahaneler, depolar, garajlar, vb. yerlerin havalandırılması için uygundur.
Özellikle boru yardımıyla bağlantı yapılarak içerideki kötü ve kirli havanın tahliyesinde veya dışarıdan içeriye temiz hava sağlanmasında kullanılmak üzere üretilmiştir.
ÖZELLİKLER:
Gövdesi yüksek kalite galvanize çelik sacdan üretilen ürünümüz paslanmaya, sıcağa ve benzeri sert ortam koşullarına dayanıklıdır.
Geriye eğik pervane sayesinde yüksek basınçlı hava akışı, düşük ses seviyesi ve yüksek verimlilik elde edilmiştir.
Ürünümüz minimum titreşim seviyesine sahip olup ISO 1940 standartlarına göre yapılan dinamik ve statik balans testlerinden başarıyla geçmiştir.
IP55 koruma sınıfına dahil klamens kutusu sayesinde elektriksel bağlantı çok rahat yapılmaktadır.
Ürünle birlikte verilen montaj aparatı sayesinde istenilen pozisyonda bağlantı yapılabilir.
Değişik ölçüdeki modelleriyle farklı büyüklükteki mekanlarda kullanıma uygundur.
Ürünümüz su sıçramasına karşı IPX4 korumasına sahiptir.
Dıştan rotorlu monofaze motoru sayesinde düşük enerji sarfiyatı ve yüksek verimlilik elde edilmiştir.
Rulmanlı motor yatakları bakım gerektirmeyen sessiz ve uzun ömürlü performans sağlamaktadır.
Motor, IP44 koruma sınıfına ve F yalıtım sınıfına dahildir.
Ürünlerimiz EN 60335-2-80, Low Voltage Equipment [2006/95/EC] ve Electromagnetic Compatibility [2004/108/EC] normlarına uygun olarak üretilmektedir.
KULLANIM SEÇENEKLERİ:
Açma/Kapama butonuyla birlikte standar olarak kullanılabilir.
Hız kontrol cihazlarıyla birlikte istenilen hız ve devirde kullanılabilir.
Sıcak ortamlarda, motorun aşırı ısınmasına karşı ısı sensörlü (termikli) koruma.

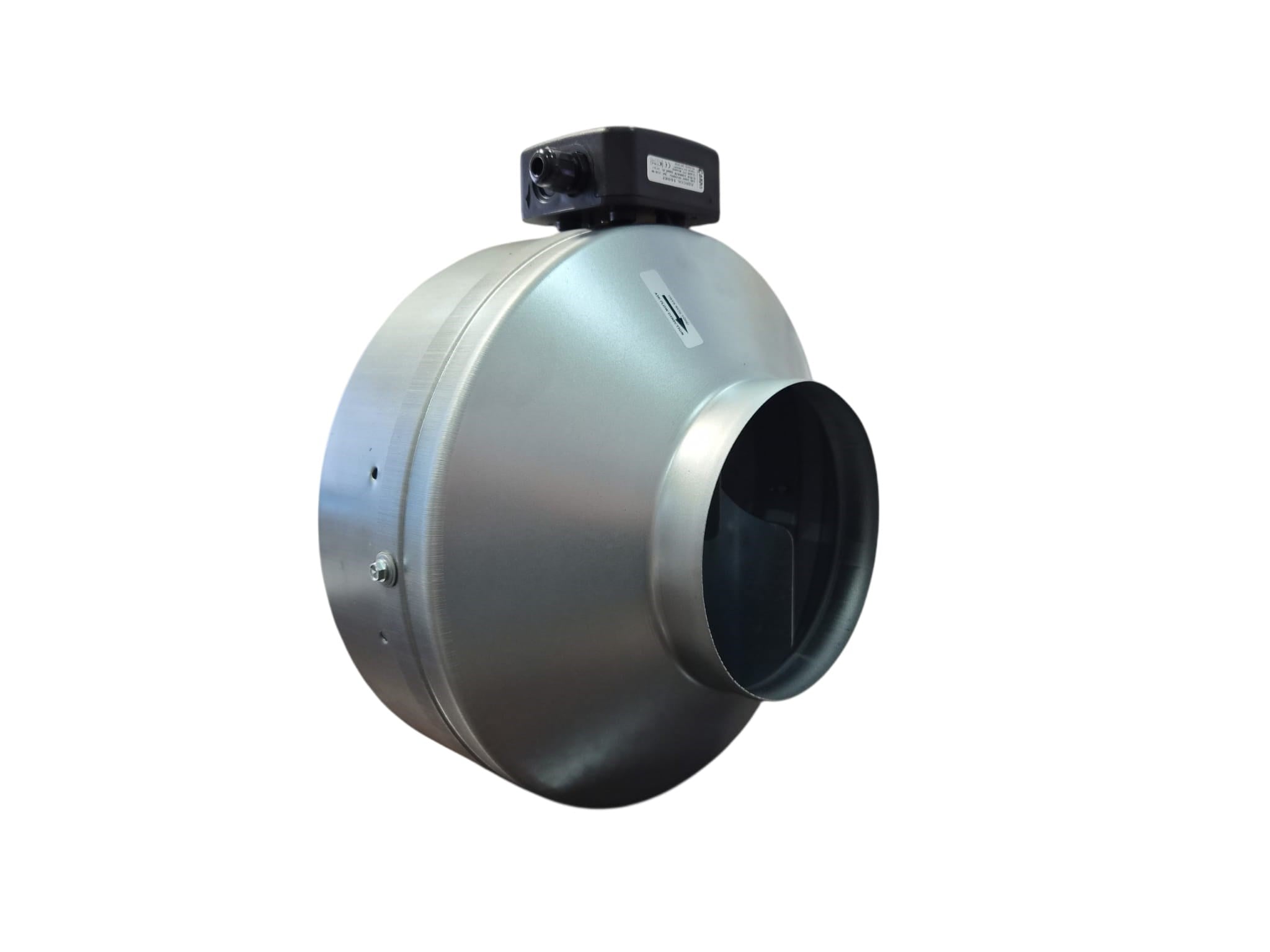

Aircol 150 KF Sanayi Tipi Radyal Kanal İçi Fan
Yüksek kaliteli galvanize çelik sacdan üretilmiş olan gövdesi ile paslanma yapmamaktadır.
Sert ortam koşullarına karşı dayanıklı yapıya sahiptir.
Pervanesi geriye eğimli şekilde olması ile yüksek basınçlı hava akışı sağlamaktadır.
Yüksek verimlilik elde etmeyi sağlar ve düşük ses seviyesine sahip bir sessiz havalandırma fanıdır.
IP55 koruma sınıfına sahip olup, klemens kutusu sayesinde elektriksel olarak bağlantısı kolay gerçekleştirilir.
Aircol 150 KF Sanayi Tipi Radyal Kanal İçi Fan
Radyal Kanal İçi Fan Kurulum Aşamaları
Montaj zemini üzerinde 170 mm mesafeli iki adet Ø8 mm çapında delik açınız.
Açılan deliklere ürünle birlikte verilen dübelleri yerleştirdikten sonra vidaları şekilde görüldüğü gibi belirli bir mesafe kalacak şekilde lokma ya da tornavida yardımıyla sıkınız.
Şekilde görüldüğü gibi kanal içi fanın montaj ayağını hazırlamış olduğunuz vida yuvasına yerleştirerek aşağıya doğru kaydırınız.
Vidaları lokma yardımıyla iyice sıkarak kanal içi fanın montajını tamamlayınız.
Son olarak, havalandırma borusunu montaj kelepçeleri yardımıyla kanal içi fana montajlayarak kurulumu tamamlayınız.
Teknik Özellikler
Akım 0,47 (A)
Basınç 440 (Pa)
Debi 650 (m3 / saat)
Devir 2200 (Rpm)
Güç 110 (Watt)
Gürültü Seviyesi 47 (dB (A))
Kondansatör 3 / 400 (mF / VDB)
Koruma Sınıfı II / IPX4
Malzeme Galvanize Çelik Sac
Ortam Sıcaklığı -25 / 60 (°C)
Voltaj 230 / 50 (Volt / Hz)
Ölçüler
Boy 225 mm
Montaj Çapı 170 mm
Yükseklik 230 mm
